کاربرد کابل های قدرت تک رشته با روکش پی وی سی
این نوع کابل ها برای تامین انرژی الکتریکی در فضای باز ، زیر خاک ، درون آب ، داخل ساختمان ، کانال های کابل کشی ، نیروگاه ها ، مصارف صنعتی ، در مراکز توزیع و نیز شبکه های مصرف و در جایی که احتمال صدمات مکانیکی به کابل وجود ندارد به کار می رود .
ساختار کابل های قدرت تک رشته با روکش پی وی سی
هادی
مس آنیل شده گروه 1 ( تک مفتولی ) ، گروه 2 ( تابیده شده منظم ) یا گروه 5 ( انعطاف پذیر – افشان ) مطابق استاندارد ISIRI 3084 یا IEC 60228 .
عایق
آمیزه PVC از نوع PVC/A.
روکش
آمیزه PVC از نوع PVC/ST1 ، رنگ روکش به طور معمول مشکی است .
استاندارد مرجع کابل های قدرت تک رشته با روکش پی وی سی
IEC 60502 یا ISIRI 3569 با ولتاژ نامی 1000/600 ولت.

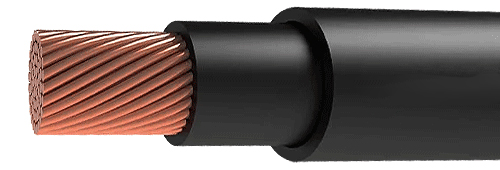

کابل قدرت تک رشته
جدول کابل های قدرت تک رشته با روکش پی وی سی
| تعداد و سطح مقطع هادی
mm2 |
ضخامت عایق mm | ضخامت روکش میانی mm | ضخامت روکش mm | میانگین قطر خارجی mm | حداکثر مقاومت هادی در 20 درجه سانتیگراد | وزن تقریبی
kg / km |
| 1 x 10 | 1.0 | – | 1.4 | 8.8 | 1.83 | 155 |
| 1 x 16 | 1.0 | – | 1.4 | 9.9 | 1.15 | 233 |
| 1 x 25 | 1.0 | – | 1.4 | 11.6 | 0.727 | 345 |
| 1 x 35 | 1.2 | – | 1.4 | 12.7 | 0.524 | 447 |
| 1 x 50 | 1.4 | – | 1.4 | 14.7 | 0.387 | 590 |
| 1 x 70 | 1.4 | – | 1.4 | 16.4 | 0.268 | 799 |
| 1 x 95 | 1.6 | – | 1.4 | 18.8 | 0.193 | 1106 |
| 1 x 120 | 1.6 | – | 1.5 | 21.1 | 0.153 | 1342 |
| 1 x 150 | 1.8 | – | 1.6 | 23 | 0.124 | 1663 |
| 1 x 185 | 2.0 | – | 1.7 | 25.6 | 0.0991 | 2091 |
| 1x 240 | 2.2 | – | 1.8 | 28.6 | 0.0754 | 2720 |
| 1 x 300 | 2.4 | – | 1.9 | 31.5 | 0.0601 | 3370 |
| 1x 400 | 2.6 | – | 2.0 | 35.3 | 0.0470 | 4154 |
| 1 x 500 | 2.8 | – | 2.1 | 39.2 | 0.0366 | 5310 |
